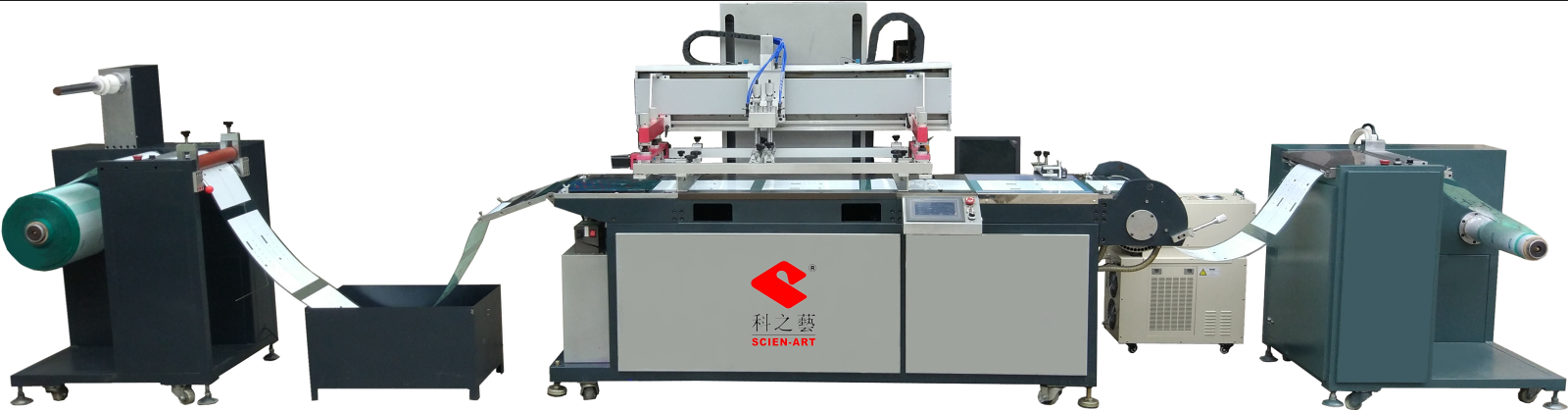

網框采用最新全自動CCD對位系統，臺板CCD攝像頭與材料、網板實現雙圓心高精度自動糾正，徹底克服了傳統印刷機電眼追蹤與印刷面不重合的弊端，真正實現了印刷圖像與承印物的一致性，消除了由于圖案跳距帶來的精度影響。

結構說明：

1：獨創的CCD影像全自動對位印刷單元系統

1）網框平面X、Y、Q三軸調節。

2）網框微調導向：精密直線導軌。

3）X、Y調節范圍：±10mm。

4）Q向旋轉軸調節范圍：±3度。

5）網距調節范圍：±10mm。

6）采用日本CCD高精度鏡頭，再配合臺灣特種專用光源系統，精密直線導軌與絲桿，由富士伺服驅動，在每次印刷時由CCD攝像頭拍攝高清影像，再根據材料的雙圓心與網板的靶標系統進行對位，再輸送到顯示屏幕上進行智能監控，真正實現了印刷圖案與承印物套印圖案高度重合。

7）適合不同規格的網版。

2;高精密機頭印刷單元

1）去除了傳統的光桿導向系統印刷刀頭，改用高精密的交叉導軌做為運動支撐，

運行更加平穩。

2）采用壓力均勻限制裝置，能更加方便快捷的調整印刷機頭的壓力，保證期平穩性

3：真空吸附牽引輥筒系統

(1) 采用進口品牌電機，優質品牌減速機。

(2) 采用變頻調速裝置（美國ABB變頻器），節能，精準控制速度。

(3) 采用進口光電開關，精準度搞，響應速度快，并可自動跟蹤印刷機的速度配合使用。

(4) 機身采用靜電噴涂-烤漆，奈溶劑，獨家加裝隔熱保溫層，節能。

(5) 此機占地面積小，內循環長度25-60米，可實現低溫干燥,保障印材不收縮變形，利于多色印刷。

(6) 可選加裝自動貼合裝置。貼合上光膜、雙面膠、離型紙、干燥一次完成。
